Сложность реализации алгоритмов обработки измерительной информации средствами пользовательского интерфейса ВАЦ (цифровая фильтрация, векторное вычитание, Time Domain);
Относительная дешевизна решения (рефлектометр, отсутствие фазостабильного кабеля);
Увеличенный динамический диапазон измерения КО по сравнению с традиционным решением (отсутствие ослабление кабеля);
Улучшенная фазовая стабильность (жесткое механическое соединение рефлектометра и антенны);
Простота реализации алгоритмов обработки при помощи ПК (цифровая фильтрация, векторное вычитание, Time Domain);
Удобный пользовательский интерфейс;
Возможность администрирования;
Низкая квалификация операторов
Характеристики
Состав мобильного измерителя коэффициента отражения ИКМО18

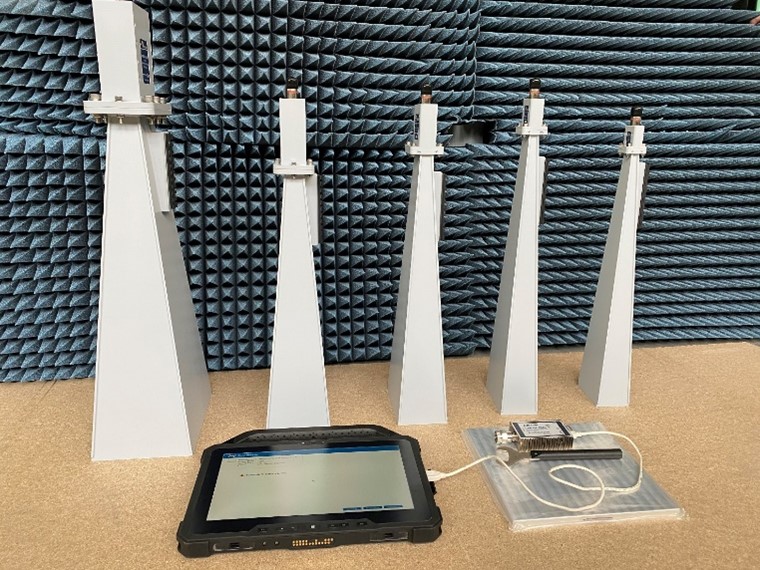

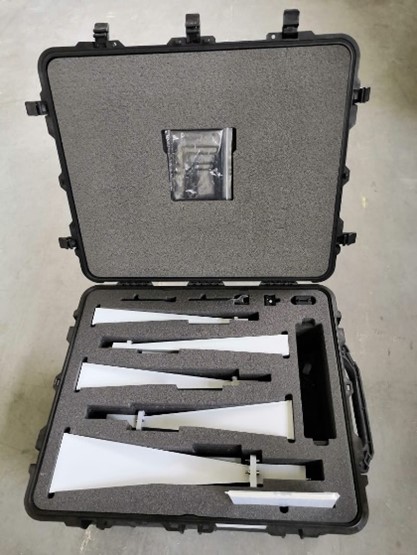

Внешний вид составных частейИзмеритель ИКМО18 в транспортировочном кейсе
№
Наименование составной части
Кол-во, шт.
Примечание
1.
Компьютер планшетный ударопрочный в составе:
1
1.1
Планшет DELL Latitude 7212
1
В комплекте со штатной аккумуляторной батареей
1.2
Дополнительная аккумуляторная батарея 2-cell (34Wh) Lithium Ion
3
1.3
Зарядное устройство для планшета DELL Latitude 7212
1
1.4
Жесткая ручка для планшета DELL Latitude 7212
1
1.5
Ремни для фиксации планшета на теле оператора
1
1.6
Сумка для переноски планшета
1
2.
Рефлектометр в составе:
1
2.1
Рефлектометр CABAN R180
1
2.2
Кабель интерфейсный USB
1
Соединение рефлектометра и планшетного компьютера
3.
Набор рупорных антенн с коаксиально-волноводными переходами в составе:
1
3.1
Антенна рупорная в диапазоне 2,59 – 3,94 ГГц
1
Тип соединителя N(f)
3.2
Антенна рупорная в диапазоне 3,94 – 5,64 ГГц
1
Тип соединителя N(f)
3.3
Антенна рупорная в диапазоне 5,64 – 8,15 ГГц
1
Тип соединителя N(f)
3.4
Антенна рупорная в диапазоне 8,15 – 12,05 ГГц
1
Тип соединителя N(f)
3.5
Антенна рупорная в диапазоне 12,05 – 17,44 ГГц
1
Тип соединителя N(f)
3.6
Пластина калибровочная металлическая 230 × 230 мм
1
3.7
Кейс транспортировочный ударопрочный
1
3.8
Ключ с нормированным усилием 19 мм, 1,35 Нм
1
4.
Комплект документация в составе:
1
4.1
Антенна рупорная. Паспорт
7
Для каждой рупорной антенны из набора (поз. №3).
4.2
Свидетельство о поверке на рефлектометр CABAN R180
1
Примечание: Тип планшетного компьютера, сумки для переноски и кейса транспортировочного может изменяться по согласованию с заказчиком
Метрологические характеристики измерителя КО
Наименование характеристики
Значение
Диапазон рабочих частот, ГГц:
2,59…17,44
Пределы допускаемой относительной погрешности установки частоты выходного сигнала
±2,5 х10-6
Диапазон измерений модуля коэффициента отражения
0 … 1
Пределы допускаемой абсолютной погрешности измерений модуля и фазы коэффициента отражения в диапазоне частот 1МГц…12ГГц (12…18ГГц):
от минус 15 до 0 дБ
от минус 25 до минус 15 дБ
от минус 35 до минус 25 дБ
