Описание
Назначение средства измерений
Ваттметры поглощаемой мощности PLNR-WG (далее – ваттметры) предназначены для измерений средней мощности синусоидальных СВЧ сигналов и среднего значения мощности
импульсно-модулированных СВЧ сигналов.
Описание средства измерений
Принцип действия ваттметров основан на преобразовании энергии СВЧ колебаний в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведённой к нему мощности СВЧ с помощью аналого-цифрового преобразователя.

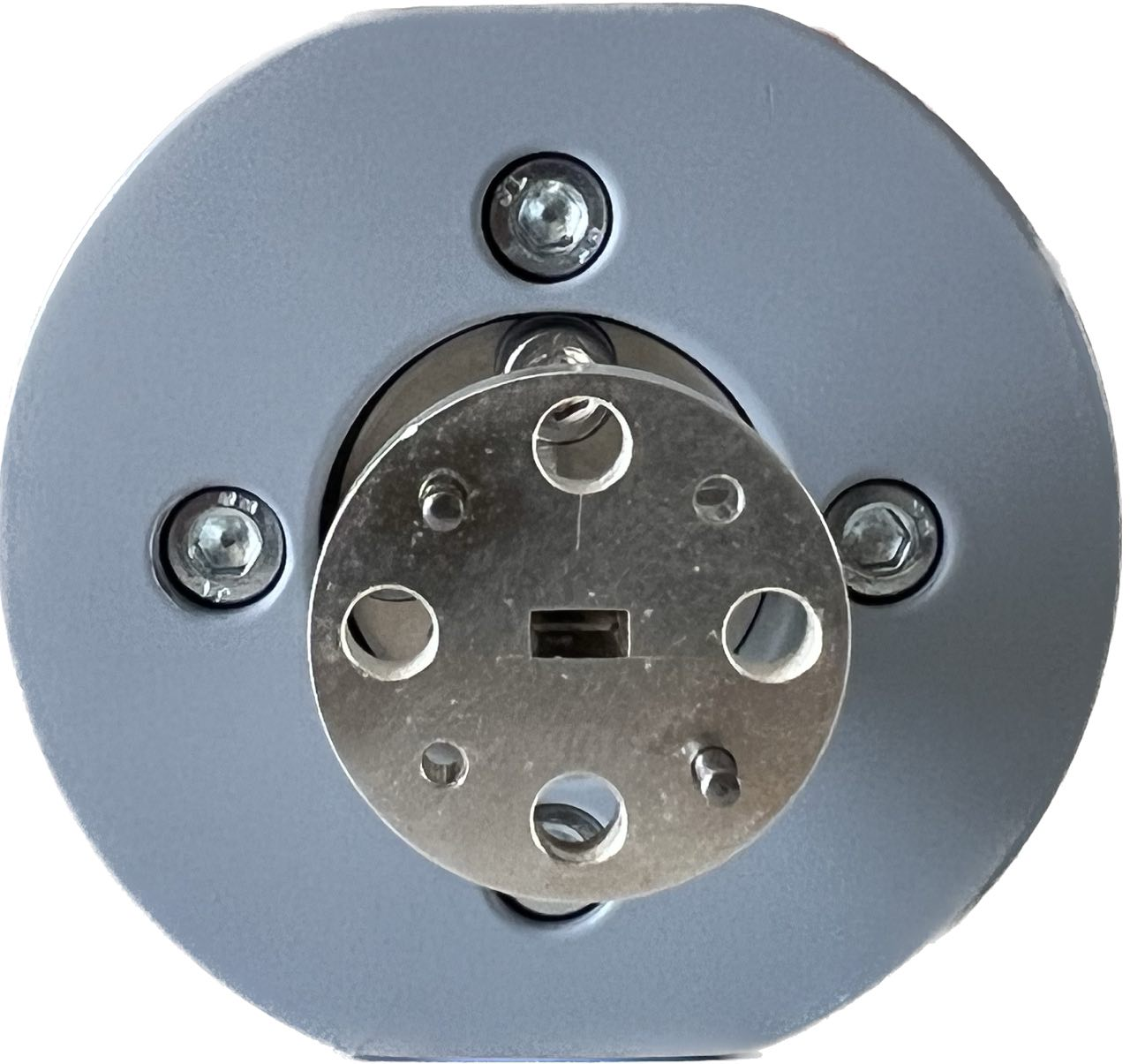

Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.
К настоящему типу средств измерений относятся ваттметры следующих модификаций:
PLNR-WG-53, PLNR-WG-78, которые отличаются диапазоном рабочих частот и типом волноводного фланца.
Для предотвращения несанкционированного доступа ваттметры имеют защитные пломбы винтов крепления изготовителя, расположенные на задней панели, разрушающиеся при вскрытии корпуса.

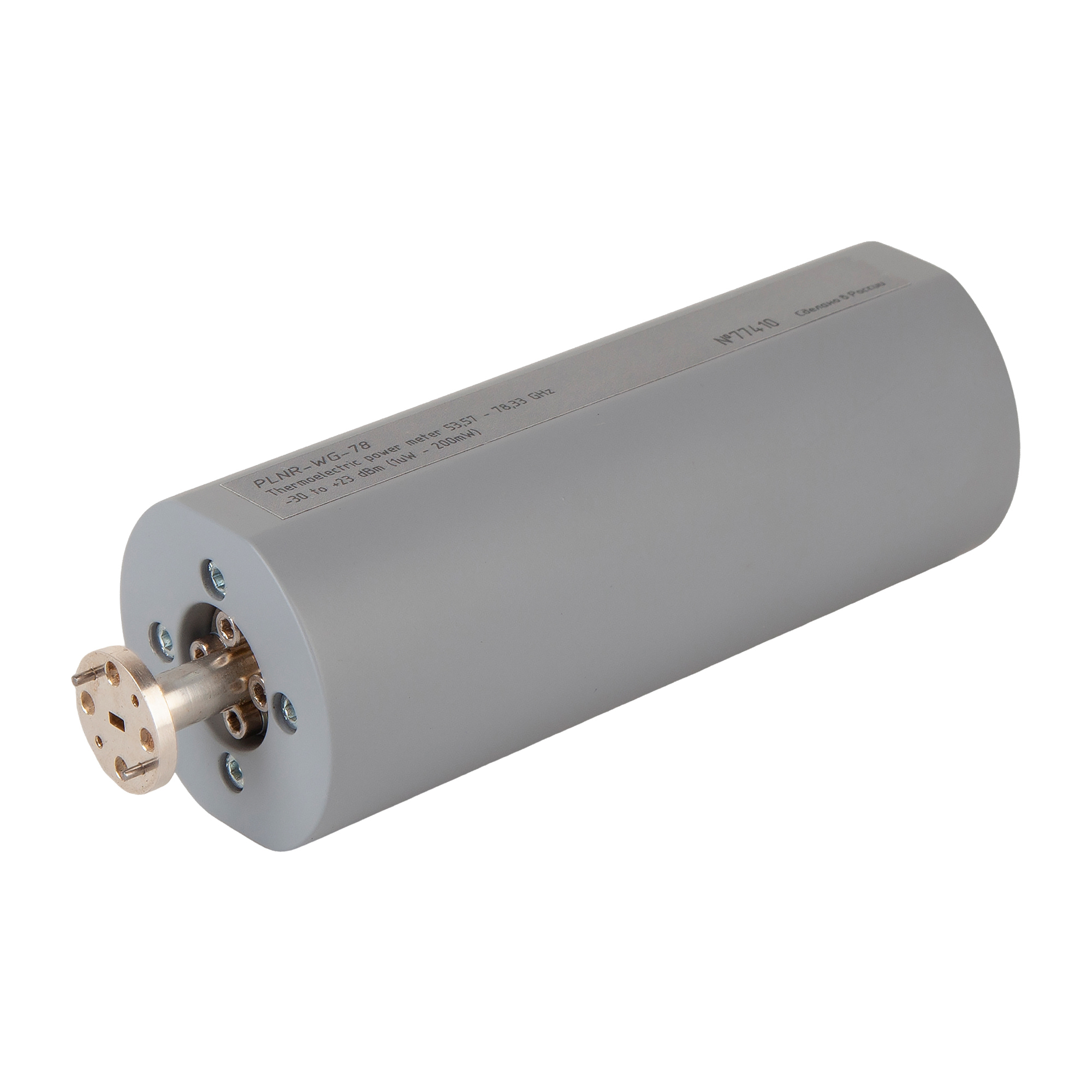

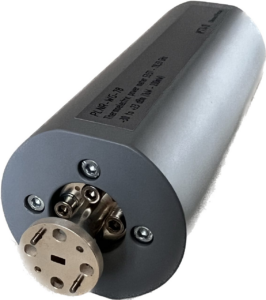

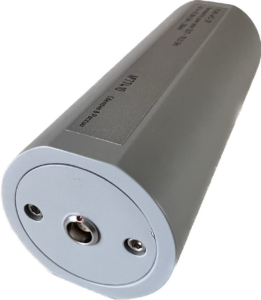

Общий вид ваттметров, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр ваттметра, наносится фотохимическим методом или гравированием на информационную табличку, размещаемую на корпусе.
