Назначение средства измерений
Ваттметры поглощаемой мощности PLNR-18 (далее — ваттметры) предназначены для измерения средней мощности синусоидальных СВЧ сигналов, а также для поверки (калибровки) радиоэлектронных средств измерений.
Описание средства измерений
Принцип работы ваттметров основан на преобразовании энергии СВЧ колебаний в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведенной к нему мощности СВЧ с помощью аналого-цифрового преобразователя.

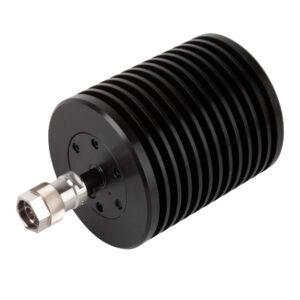

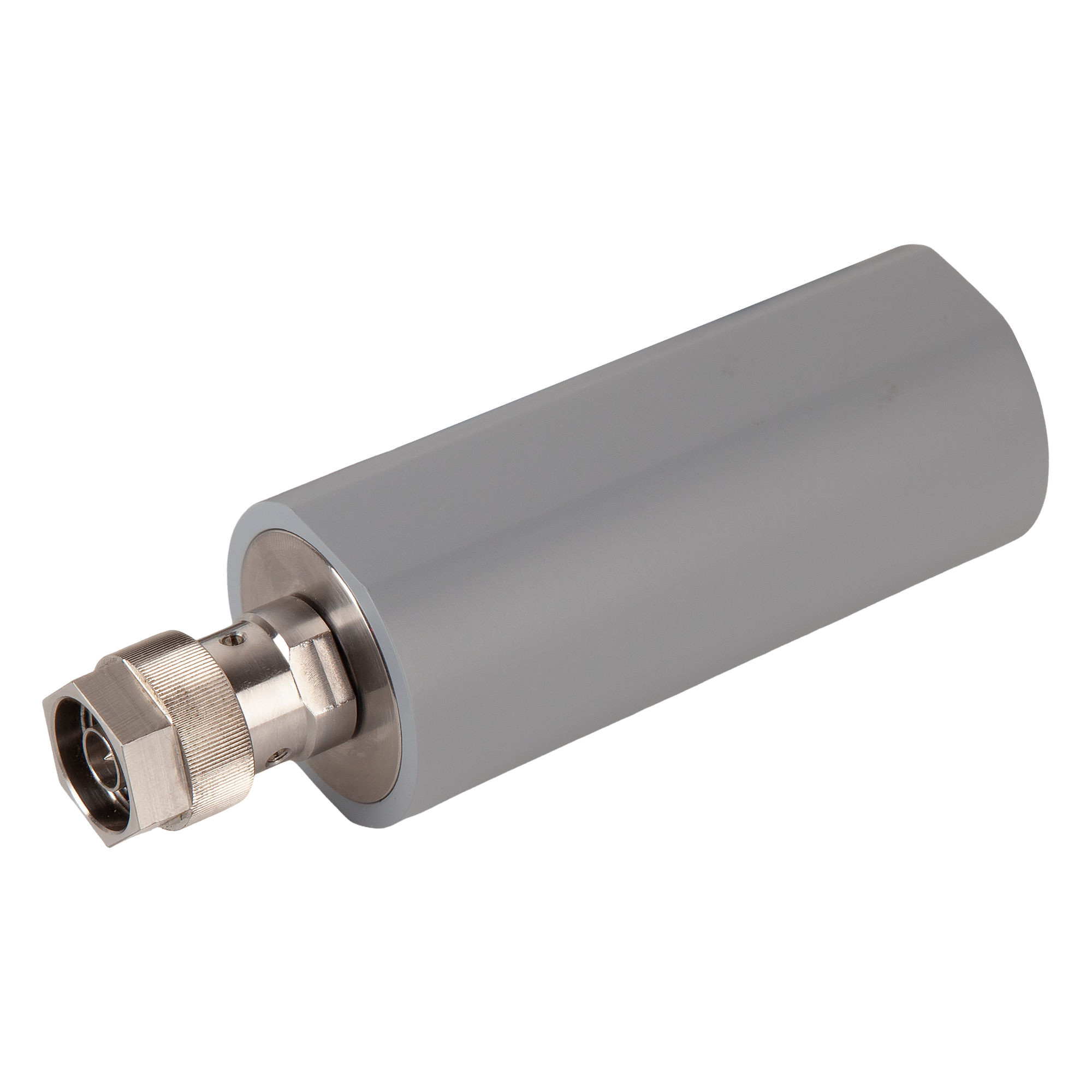

Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.
Вопрос:
Будут ли датчики мощности до 18 ГГц измерять среднее значение импульсного сигнала? И если да, то какие ограничения по параметрам по параметрам скважности и длительности импульсного сигнала
Ответ:
Будут.
PLNR-18/1. Ваттметр устойчив к воздействию максимальной импульсной мощности 1 Вт при длительности импульсов не более 10 мкс и среднем значении мощности не более 10 мВт;
PLNR-18/2. Ваттметр устойчив к воздействию максимальной импульсной мощности 1,5 кВт при длительности импульсов не более 10 мкс, и среднем значении мощности не более 1 Вт;
PLNR-18/3. Ваттметр устойчив к воздействию максимальной импульсной мощности 1,5 кВт при длительности импульсов не более 10 мкс, и среднем значении мощности не более 10 Вт.
PLNR-18/4. Ваттметр устойчив к воздействию максимальной импульсной мощности 1,5 кВт при длительности импульсов не более 10 мкс, и среднем значении мощности не более 25 Вт.
